Chúng ta có thể áp dụng loại sản phẩm Hypertherm nào?

Máy cắt CNC Plasma Hypertherm của chúng tôi có thể điều chỉnh các bộ phận do thương hiệu Hypertherm cung cấp.

Hypertherm cung cấp nhiều loại bộ phận cắt plasma khác nhau, từ hệ thống Hypertherm Connect CNC, đến bộ điều khiển chiều cao mỏ hàn Hypertherm cho đến nguồn plasma Hypertherm.

Chúng tôi Hồ Bắc Meiar CNC Technology Co., Ltd. sản xuất toàn bộ bộ máy cắt plasma CNC và có thể tùy chỉnh máy cắt plasma CNC thành các bộ phận thương hiệu Hypertherm ưa thích của bạn.



Tính năng của máy cắt CNC Hypertherm Plasma

1.Tất cả các máy móc và bộ phận thương hiệu Hypertherm của chúng tôi, bao gồm hệ thống CNC, bộ điều khiển chiều cao mỏ hàn và nguồn plasma, đều tuân thủ các tiêu chuẩn quốc tế. Khi thay thế các bộ phận này, bạn chỉ cần thay bản thân các bộ phận đó; không cần điều chỉnh CAM, đúc, khoan hoặc xử lý đặc biệt khác.



2. Dễ dàng thay thế hàng tiêu dùng. Hypertherm là một trong những thương hiệu plasma nổi tiếng nhất trên thế giới, giúp việc tìm kiếm-vật tư tiêu hao tiên tiến trở nên đơn giản, dù ở địa phương hay trực tuyến.



3. Máy thể hiện tất cả các đặc điểm của thương hiệu Hypertherm: hiệu quả sản xuất cao, độ chính xác gia công cao và chất lượng gia công ổn định.



4. Chiếc máy này tiết kiệm năng lượng-, không ồn ào và an toàn.

5.Hubei Meiar CNC Technology Co., Ltd. sản xuất Máy cắt CNC Hypertherm Plasma với kết cấu nhỏ gọn, thiết kế hợp lý, trọng lượng nhẹ, khối lượng nhỏ, dễ di chuyển nên phù hợp cho cả sử dụng trong nhà và ngoài trời.



6. Thiết kế và sản xuất phù hợp và-được phối hợp nhịp nhàng.

7. Máy này được sử dụng rộng rãi trong các ngành công nghiệp khác nhau, chẳng hạn như đầu máy xe lửa, ô tô, đóng tàu và bình chịu áp lực.

8. Máy cắt CNC Hypertherm Plasma còn có ưu điểm là chi phí bảo trì thấp và tuổi thọ dài.

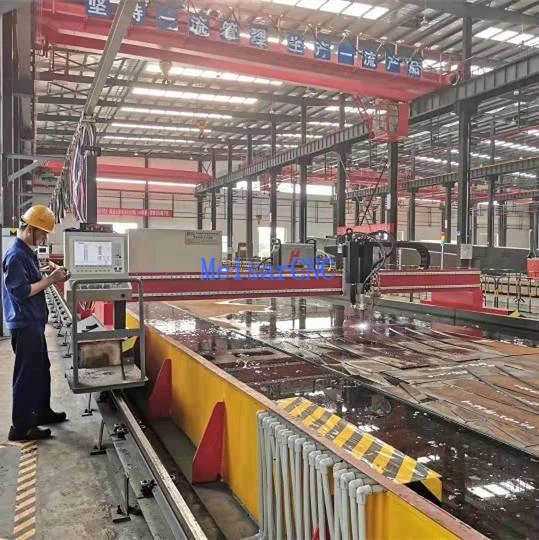

Thông số kỹ thuật và hiển thị sản phẩm máy cắt CNC Hypertherm Plasma

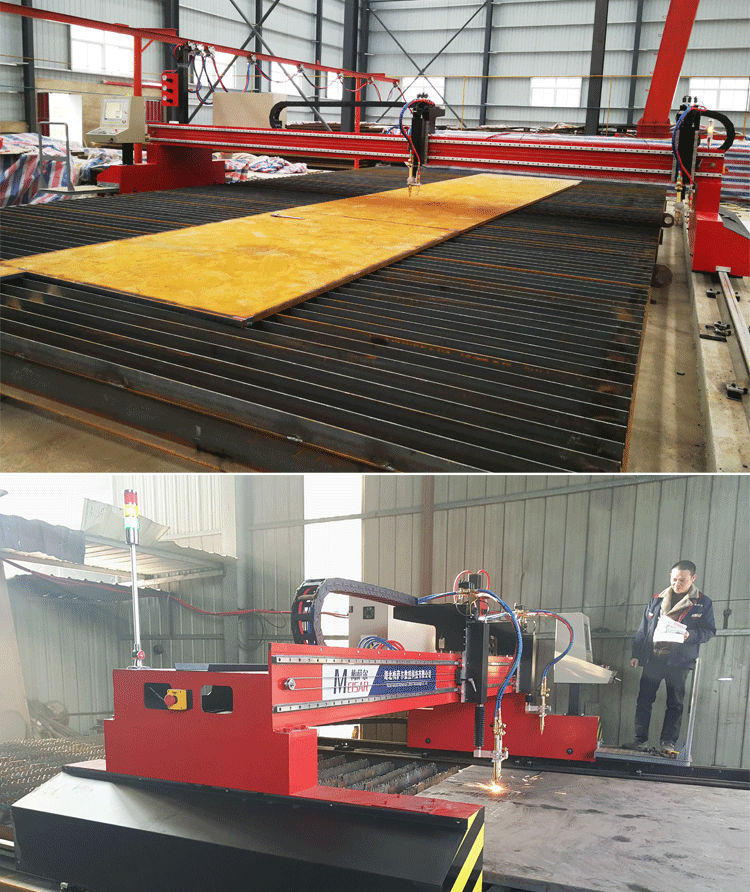

Máy cắt plasma và oxyfuel cnc khung nặng MS{0}}GH với các bộ phận plasma Hypertherm
Chiều rộng chùm tia (trục X)	4.0m-8.0m
Chiều dài đường ray (trục Y)	6m (có thể kéo dài)
Chiều rộng cắt hiệu quả	3,0m (3,2m đối với đèn pin đơn)
Chiều dài cắt hiệu quả	4.0m
Chế độ cắt	Ngọn lửa và/hoặc Plasma
Vật liệu cắt	Thép hợp kim carbon, nhôm, kẽm, v.v.
Độ dày cắt ngọn lửa	5-300mm
Độ dày cắt plasma	Tùy thuộc vào máy phát điện Hplasma
Tốc độ cắt	0-6500mm mỗi phút
Mục tùy chọn	Đầu cắt plasma/ngọn lửa bổ sung
	Máy tạo plasma Hypertherm NC, Power Max, HPR, MAX Hypertherm Kết nối CNC Hypertherm Arcglide THC



Các bộ phận plasma Hypertherm tùy chọn:

• Nguồn plasma tùy chọn Powermax 105 / Powermax 125/ MAX 200 / HPR, XPR

Điện áp đầu vào	CSA	200-600V, 3-PH, 50/60 Hz
	CN	400V, 3-PH, 50/60Hz 200-400V, 3-PH, 50/60 Hz
	CCC	380V, 3-PH, 50/60Hz
Dòng điện đầu vào @ 16,8 kW	200/208/240/380/400/480/600 V, 58/56/49/28/25/22 A
Dòng điện đầu ra	30 - 105 A
Điện áp đầu ra định mức	160 VDC
Chu kỳ làm việc @ 40 độ (104 độ F)	80% @ 105 A
Điện áp mạch hở (OCV)	200-600 V CSA: 300 VDC 380 V CCC và 230-400 V CE: 288 VDC 400 V CE: 292 VDC
Kích thước có tay cầm	592 mmD; 274 mm rộng; 508 mm H (23,3" D; 10,8" W; 20,0" H)
Trọng lượng với ngọn đuốc 7,6 m (25')	200-600 V CSA: 45 kg (100 lbs) 380 V CCC/400 V CE: 41 kg (90,4 lbs) 230-400 V CE: 45 kg (100 lbs)
Cung cấp khí đốt	Không khí hoặc nitơ sạch, khô,-không có dầu
Đầu vào khí khuyến nghị tốc độ dòng chảy/áp suất	Cắt: 217 l/phút (460 scfh) @5,9 bar (85 psi) Cắt lỗ: 227 l/phút (480 scfh) @4,8 bar (70 psi)
Chiều dài cáp nguồn đầu vào	3 m (10') *
Loại nguồn điện	Biến tần - IGBT
Yêu cầu dẫn động động cơ	30 kW cho đầu ra 105 A đầy đủ
Chứng chỉ	CSA-được chứng nhận để sử dụng ở Châu Mỹ và Châu Á, ngoại trừ Trung Quốc. CE, C-Tick, CU/GOST, Ukr và tiếng Serbia - để sử dụng ở Châu Âu, Úc, Belarus, Kazakhstan, Nga, Serbia, Ukraina và các quốc gia khác được chấp nhận. CCC để sử dụng ở Trung Quốc.
Bảo hành	Bộ nguồn được bảo hành 3 năm và đèn pin được bảo hành 1 năm.



• Bộ điều khiển CNC Plasma tùy chọn Hệ thống CNC EDGE Connect

BỜ RÌA^®Connect, nền tảng Điều khiển số máy tính (CNC) của Hypertherm, mang lại độ tin cậy chưa từng có, khả năng nhúng mạnh mẽ và mức độ tùy chỉnh cao. Dựa trên Phoenix-đầu ngành, độc quyền của chúng tôi^®Nền tảng CNC, hệ thống cung cấp các tính năng phần mềm mới, tiên tiến – bao gồm ProNest^®Xếp lồng tự động CNC cung cấp công nghệ SureCut™ – cùng với phần cứng nâng cao.

Để dễ dàng thiết lập, thay đổi và nâng cấp, EDGE Connect CNC có thể được cấu hình tại hiện trường bằng phần mềm dành riêng cho ứng dụng máy cắt. Hệ thống--dễ sử dụng kết hợp hiệu suất cắt tiên tiến với giao diện đồ họa trực quan và hỗ trợ các ứng dụng plasma, oxyfuel và tia nước.



1. Với CutPro được cấp bằng sáng chế^®Wizard, ngay cả những người vận hành mới cũng có thể cắt các bộ phận sản xuất trong vòng chưa đầy năm phút
2. -Bảng điều khiển dành cho người vận hành phần mềm trên màn hình (Soft OpCon) cho phép dễ dàng thiết lập và vận hành trạm cắt cũng như chuyển động thủ công
3. Giao tiếp tích hợp với hệ thống kiểm soát chiều cao mỏ hàn và plasma cung cấp khả năng kiểm soát tự động và chuyên nghiệp bằng cách sử dụng biểu đồ cắt tùy chỉnh hoặc biểu đồ cắt tùy chỉnh được cài đặt sẵn tại nhà máy
4. Biểu đồ cắt tùy chỉnh có thể được tạo và kiểm soát trong chương trình chi tiết hoặc được cung cấp cho CutPro Wizard
5. EDGE Connect chạy trên Windows^®10 Hệ điều hành doanh nghiệp



Bộ điều khiển độ cao plasma tùy chọn / Phần mềm Torch / CAM

1. Kiểm soát chiều cao ngọn đuốc cảm biến

Được thiết kế đặc biệt để tích hợp với các giải pháp CNC của Hypertherm, Cảm biến^®kiểm soát chiều cao mỏ hàn (THC) là một hệ thống-kiểm soát chiều cao mỏ cắt đầy đủ tính năng có thể tăng đáng kể năng suất và lợi nhuận của hoạt động cắt hình của bạn.

Thiết bị-d-dễ sử dụng, dễ{2}}dễ-cài đặt cung cấp các tính năng phần mềm CNC tích hợp và điều khiển servo vòng kín cũng như những tiến bộ mới nhất về tích hợp hệ thống và độ tin cậy của phần cứng.

2. Phần mềm CAD/CAM

Dành nhiều thời gian hơn để cắt và lập trình ít thời gian hơn. Phần mềm Hypertherm CAD/CAM dễ{1}}dễ sử dụng cho việc lồng ghép, robot, CNC, v.v., có thể giúp bạn đạt được khả năng tự động hóa, hiệu quả và lợi nhuận cao hơn.
