Bộ phận cắt ống plasma

Bộ phận cắt ống plasma

Bộ cắt ống plasma với máy cắt cnc giàn giữa MS{0}}GM của Meisar CNC tùy thuộc vào loại giàn giữa hoặc lớn của chúng tôi, một trong những máy cắt ngọn lửa và plasma CNC giàn cổ điển nhất có bộ phận cắt ống.
Gửi yêu cầu
Mô tả

Tính năng của bộ cắt ống plasma

Thiết bị cắt ống plasma này là một giải pháp CNC tiên tiến-được thiết kế nhằm mang lại độ chính xác, hiệu quả và độ tin cậy trong hoạt động cắt ống tròn. Được thiết kế bằng công nghệ cắt plasma CNC tiên tiến, thiết bị này mang lại những đường cắt sạch, mịn với độ chính xác vượt trội, giúp các ngành công nghiệp tối ưu hóa quy trình sản xuất của họ. Các tính năng chính:



1. Cắt chính xác cao
Thiết bị này cung cấp độ chính xác cắt CNC vượt trội, đảm bảo từng đoạn ống đáp ứng các thông số kỹ thuật chính xác. Độ chính xác này giảm thiểu lãng phí vật liệu và nâng cao chất lượng tổng thể của dự án.



2. Vận hành hiệu quả
Với tốc độ cắt nhanh, Bộ cắt CNC ống plasma giảm đáng kể thời gian xử lý, tăng năng suất và cho phép quay vòng dự án nhanh hơn.



3. Tính linh hoạt
Có khả năng cắt nhiều loại vật liệu và độ dày ống tròn, thiết bị này đáp ứng các nhu cầu công nghiệp đa dạng, từ thép không gỉ đến thép cacbon, v.v.



4. Giao diện thân thiện với người dùng-
CNC được thiết kế để dễ sử dụng, thiết bị có hệ thống điều khiển trực quan giúp đơn giản hóa hoạt động, giúp người vận hành ở mọi cấp độ kỹ năng có thể tiếp cận được, toàn bộ hoạt động tương tự như cắt tấm kim loại.



5. Bền bỉ và ít phải bảo trì
Được chế tạo bằng các bộ phận chắc chắn, Bộ cắt CNC ống plasma đảm bảo hiệu suất-lâu dài với mức bảo trì tối thiểu, góp phần giảm chi phí vận hành.



6. Tính năng an toàn
Được trang bị-các cơ chế an toàn tích hợp, thiết bị này thúc đẩy một môi trường làm việc an toàn, cho phép người vận hành tự tin tập trung vào nhiệm vụ của mình.



Tóm lại, Bộ cắt CNC ống plasma là tài sản vô giá cho các ngành công nghiệp đang tìm cách nâng cao khả năng chế tạo ống của mình. Sự kết hợp giữa độ chính xác, tốc độ, tính linh hoạt và thiết kế-thân thiện với người dùng khiến nó trở thành lựa chọn lý tưởng để đạt được kết quả-chất lượng cao một cách hiệu quả.



Giới hạn của bộ phận cắt ống plasma:

1. Chỉ dành cho cắt ống tròn.Thiết bị cắt ống plasma được thiết kế đặc biệt để vượt trội trong việc cắt ống tròn với độ chính xác và hiệu quả vượt trội.



2. Đường kính ống cắt 30-300mm hoặc 60-600mm.Nó hỗ trợ các đường kính ống từ 30mm đến 300mm hoặc 60mm đến 600mm, khiến nó trở thành giải pháp lý tưởng cho nhiều ứng dụng công nghiệp. Bằng cách tập trung vào các thông số kỹ thuật này, Thiết bị cắt ống plasma nổi bật như một công cụ tiên tiến và đáng tin cậy được thiết kế để đáp ứng nhu cầu của các chuyên gia làm việc với ống tròn.



3. Cắt kerf không có góc xiên.Chuyên môn hóa tập trung này đảm bảo hiệu suất tối ưu và chất lượng vượt trội trong việc cắt ống tròn, giúp người dùng luôn đạt được những đường cắt chính xác và sạch sẽ. Nhưng doBộ phận cắt ống plasmalà máy 2 trục nên không cắt vát.



Bộ cắt ống plasma có giàn máy cắt CNC MS{0}}G

Bộ cắt ống plasma với máy cắt cnc giàn giữa MS-GM của Meisar CNC tùy thuộc vào loại giàn giữa hoặc lớn của chúng tôi, một trong những máy cắt ngọn lửa và plasma CNC giàn cổ điển nhất có bộ phận cắt ống. Nó cung cấp cho các cửa hàng chế tạo toàn cầu các giải pháp cắt CNC hiệu quả cho cả tấm kim loại và cắt plasma ống, một máy hai cách sử dụng.

Plasma Pipe Cutting Unit

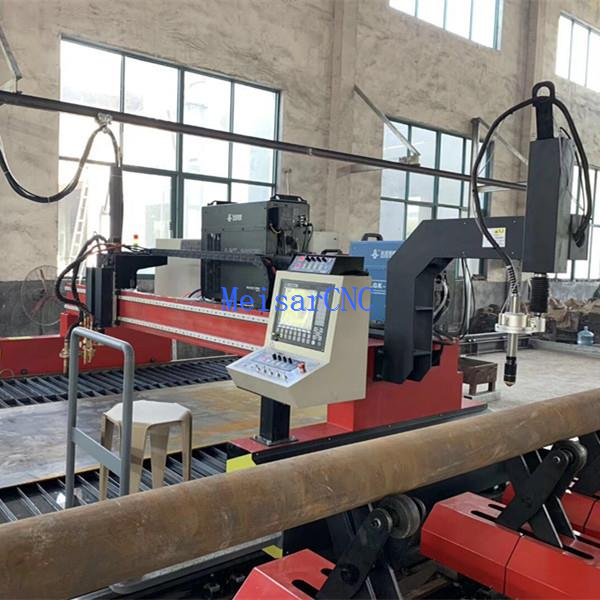

Giàn máy CNC với bộ phận cắt ống plasma



  • Giàn máy CNC với bộ phận cắt ống plasma Cấu trúc tiên tiến

1.>Hình dạng hộp cổng giữa và cấu trúc cổng dẫn động kép, giải phóng trọng lực và ứng suất, đảm bảo tình trạng tốt trong thời gian sử dụng lâu dài.

2.>Kích thước dầm giàn hợp lý: 3,0m-3,5m, đường kính ống 30-600mm, phù hợp với hầu hết các tấm kim loại và đường ống.

3.>Cấu trúc đơn giản, đế và bệ cắt phân chia, độ cứng tốt, lắp đặt và tháo rời dễ dàng, không giới hạn trọng lượng đối với vật liệu cắt.

4.>Dẫn hướng tuyến tính Đài Loan + ray xe lửa hoàn thiện tốt + Giá đỡ và bánh răng G6, Bước mạnh mẽ/Panasonic servo + Hộp số hành tinh; vận hành hoàn hảo, hộp số chính xác và ổn định.

5.>Bộ điều khiển chiều cao mỏ hàn vít bi, chính xác và an toàn.

6.>Tủ điện và bộ điều khiển CNC riêng biệt, vận hành an toàn, bảo trì dễ dàng.

7.>Một máy, cả tấm và cắt ống.

8.>Tiết kiệm không gian và chi phí. Bộ phận cắt ống plasma được đặt trực tiếp trên giàn.

Plasma Pipe Cutting Unit
Giàn máy CNC MS{0}}G với Bộ cắt ống plasma



Giàn máy CNC với bộ cắt ống plasma Bộ điều khiển CNC mạnh mẽ

1.>Cắt tấm và cắt ống đều có chức năng được áp dụng và chuyển đổi dễ dàng.

2.>Phục hồi điểm dừng và tắt nguồn.

3.>Bồi thường Kerf.

4.>Thư viện-được tích hợp sẵn, Các số liệu chung, duy trì việc lồng ghép chuyên nghiệp (dòng chung, v.v.).

5.>Màn hình 7,9'/10,4', bộ nhớ 64M cho các chương trình.

Plasma Pipe Cutting Unit

Plasma Pipe Cutting Unit
Tấm kim loại và ống tròn có thể được cắt trên một máy CNC



Giàn máy CNC với Bộ cắt ống plasma Thông số Outlook

Pmáy cắt ống lasmavớiGiàn oxy plasma CNC máy cắt nhiên liệuMS-G

Chiều rộng chùm tia (m)

3-3.5

Chiều dài đường sắt (m)

6 (có thể kéo dài)

Chiều rộng cắt hiệu quả (m)

2.2(2.4 cho đèn pin đơn)

Chiều dài cắt hiệu quả (m)

4.5

Đường kính ống

30-300mm, 60-600mm

Chế độ cắt

Ngọn lửa và/hoặc Plasma

Vật liệu cắt

Thép carbon, thép hợp kim không gỉ, nhôm, kẽm, v.v.

Độ dày cắt ngọn lửa

5-200mm

Độ dày cắt plasma

Tùy thuộc vào máy tạo plasma

Tốc độ cắt

0-6500mm mỗi phút

Mục tùy chọn

Đầu cắt plasma/ngọn lửa bổ sung

Nhật Bản Panasonic servo

Máy tạo plasma NC



​    Gantry CNC machine with Plasma Pipe Cutting Unit Parameter Outlook  Plasma pipe cutting unit with Gantry CNC plasma oxy fuel cutter MS-G  Beam Width (m)  3-3.5  Rail Length (m)  6(can be lengthened)  Effective Cutting Width (m)  2.2(2.4 for single torch)  Effective Cutting Length (m)  4.5  Pipe diameter  30-300mm, 60-600mm  Cutting Mode  Flame and/or Plasma  Cutting Material  Carbon steel, Stainless Alloy steel, Aluminium, Zinc etc  Flame Cutting Thickness  5-200mm  Plasma Cutting Thickness  Depending on the plasma generator  Cutting Speed  0-6500mm per minute  Optional item  Extra plasma/flame cutting head  Japan Panasonic servo  NC Plasma generator         ​





RFQ: Bộ phận cắt ống plasma này có thể kết hợp với các loại máy cắt cnc khác không?

Trả lời: Có, ngoại trừ máy cắt cnc giàn có thể sử dụng thiết bị cắt ống cnc này, máy cắt cnc cầm tay MS-TP, máy cắt cnc loại để bàn MS-BH của chúng tôi cũng có thể sử dụng thiết bị cắt ống plasma này. Đối với mẫu, sau đây là máy cắt ống cnc plasma di động MS{3}}TP của chúng tôi, thích hợp cho việc cắt ống và tấm kim loại có phạm vi nhỏ.

Plasma Pipe Cutting Unit

Plasma Pipe Cutting Unit
Máy CNC cầm tay với bộ phận cắt ống plasma

RFQ: Chúng tôi có thể mua thiết bị cắt ống của bạn chỉ để sử dụng với máy cắt nhiên liệu oxy và plasma CNC của riêng chúng tôi không?

Trả lời: Điều này tùy thuộc vào hệ thống CNC của bạn có cắt ống cnc cả hai chức năng hay không.



RFQ: Trước tiên, chúng tôi có thể mua máy cắt nhiên liệu oxy và plasma CNC của bạn để cắt cnc tấm kim loại và thêm bộ phận cắt ống trong tương lai không?

Trả lời: Nó có sẵn, nhưng cần thông báo cho chúng tôi về khả năng khi bạn mua máy cắt plasma và oxyfuel cnc để cắt tấm kim loại, bởi vì chúng tôi cần chuẩn bị sẵn máy cnc và thợ cơ khí.
