Máy cắt ống CNC
Máy cắt Laser ống & ống CNC công nghiệp
Hệ thống chế tạo theo chu trình-nhiệm vụ{1}}cao dành cho cấu trúc tường-nặng, xử lý không-cắt đuôi và sàn phân xưởng tự động.
-

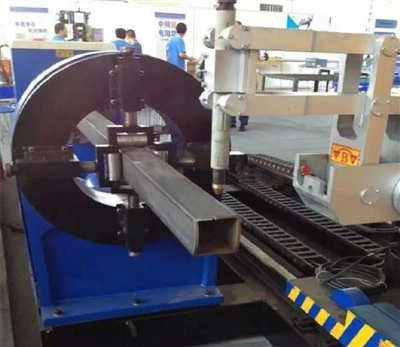

Máy cắt ống thép không gỉ CNCMáy cắt ống thép không gỉ bằng laser sợi CNC cấp công nghiệp-được thiết kế để xử lý-độ chính xác cao đối với ống thép không gỉ austenit, ferit và song công cũng như các biên dạng mở. Sử dụng nguồnThêm vào Yêu cầu -

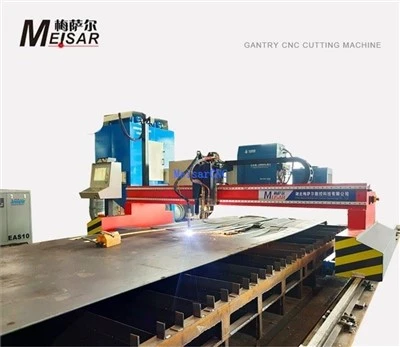

Máy cắt ống thép CNCĐịnh hình tấm kim loại phẳng có độ chính xác và tốc độ cao- dành cho chế tạo thép cacbon, thép không gỉ và nhôm.Thêm vào Yêu cầu -

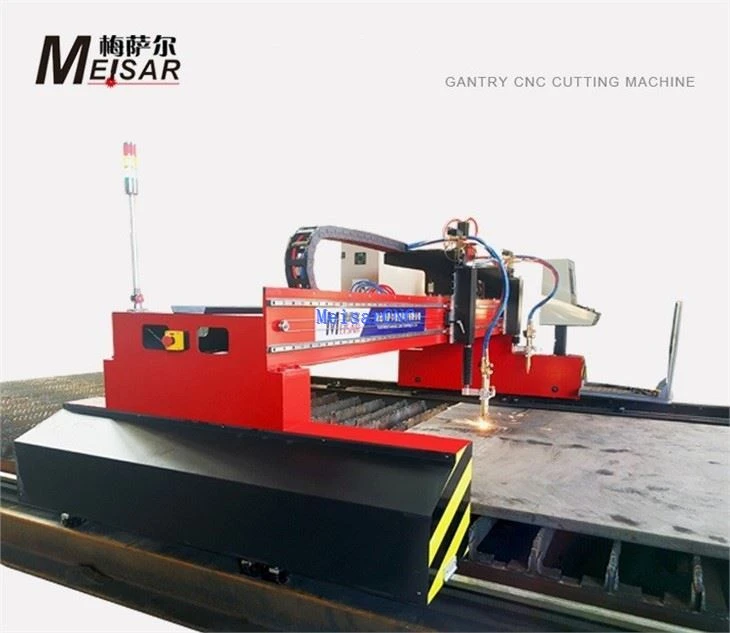

Máy cắt ống kim loại CNCĐược thiết kế để xử lý hồ sơ công nghiệp-tải cao và liên tục. Khung kết cấu được hàn từ thép cacbon cường độ-cao và được giảm ứng suất nhiệt-trong lò nung khí-ở 600 độ để loại bỏ ứng suất vi mô bênThêm vào Yêu cầu -
Máy cắt ống hình chữ nhật CNCMáy cắt laser ống hình chữ nhật có công suất lớn-phải duy trì độ cứng theo quán tính quay cao. Nền tảng này sử dụng một bệ thép hàn nặng-giảm bớt ứng suất-được ủ ở 600 độ để loại bỏ ứng suất hàn bênThêm vào Yêu cầu -

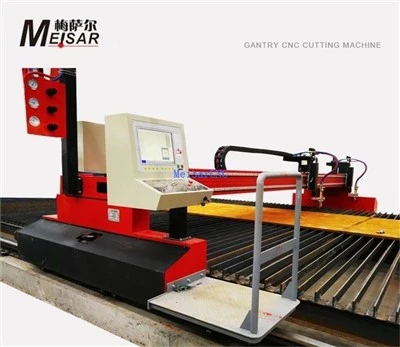

Máy cắt ống vuông CNCChế tạo kết cấu hiện đại đòi hỏi nhiều hơn việc cắt cơ bản; nó đòi hỏi dung sai hình học chặt chẽ trên độ dày thành phức tạp. Máy cắt ống vuông CNC của chúng tôi được thiết kế đặc biệt để xử lý kếtThêm vào Yêu cầu -

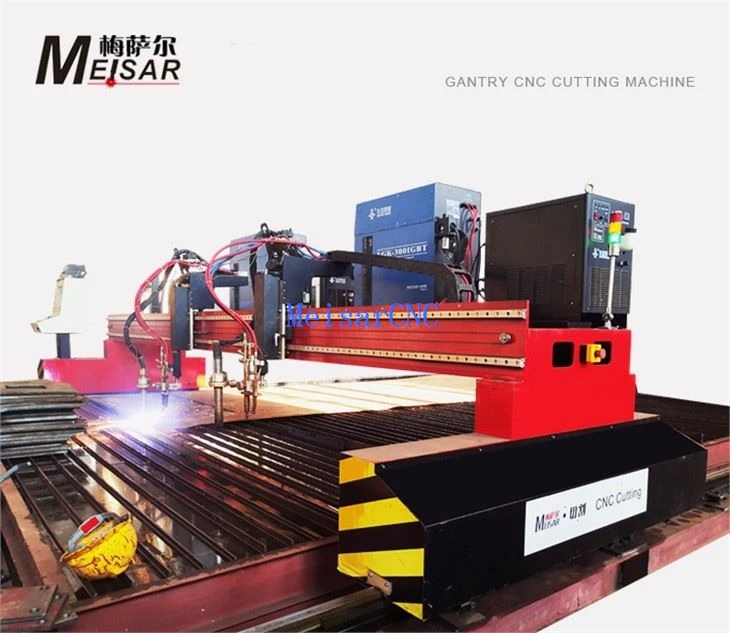

Máy cắt ống tròn CNCMáy cắt ống tròn CNC công nghiệp thực hiện việc cắt biên dạng, khoan lỗ và vát mép tốc độ cao- trên các ống kim loại hình tròn. Bằng cách sử dụng nguồn laser sợi quang công suất cao-kết hợp với hệThêm vào Yêu cầu
Thông số kỹ thuật & Ma trận mẫu
Việc lựa chọn phù hợp đòi hỏi phải cân bằng giữa việc phân bổ kích thước nguyên liệu thô, tải-trọng lượng từng bộ phận và mật độ năng lượng laser theo thời gian chu kỳ mục tiêu.
|
Dòng mô hình |
Đường kính ống tròn tối đa |
Hồ sơ hình vuông / hình chữ nhật tối đa |
Trọng lượng ống đơn tối đa |
Công suất laser được đề xuất |
|
TC-6015 (Tiêu chuẩn) |
20 đến 160mm |
20x20 đến 120x120mm |
300 kg |
1,5 kW đến 6 kW |
|
TC-8025 (Hạng nặng) |
20 đến 250 mm |
20x20 đến 200x200mm |
500 kg |
3 kW đến 12 kW |
|
TC-1035 (Kết cấu) |
40 đến 350mm |
40 x 40 đến 300 x 300 mm |
800 kg |
6 kW đến 20 kW |
Hướng dẫn lựa chọn và cấu hình kỹ thuật
Để chỉ định một máy phù hợp với quy trình sản xuất của bạn, hãy đánh giá ba hệ thống con cơ khí cơ bản sau:
Tối ưu hóa chất thải:Bố trí mâm cặp khí nén-kép tiêu chuẩn để lại đuôi mảnh vụn có kích thước từ 100 đến 150 mm. Đối với sản xuất hợp kim hoặc không gỉ đắt tiền, hãy định cấu hình hệ thống liên kết ba{4}}mâm cặp. Mâm cặp ở giữa có thể di chuyển sẽ kẹp vật liệu qua vùng cắt, cho phép tiêu thụ toàn bộ hành trình-đến một mức<10 mm tail to recover raw material yield.
Động học trục:
• 3-Hệ thống trục: Cắt vuông góc, xẻ rãnh và tạo đường viền biên dạng cuối theo tiêu chuẩn.
• Hệ thống vát 5 trục: Có thể lập trình nghiêng đầu (cộng hoặc trừ 45 độ) cho các bước chuẩn bị cạnh mối hàn V, Y và K trực tiếp, loại bỏ các thao tác mài thủ công thứ cấp trước khi hàn.
• Xử lý Vật liệu: Máy xúc dạng bó nạp nguyên liệu thô trực tiếp vào mâm cặp định tâm để thực hiện các hoạt động theo mẻ không cần giám sát; hãy chọn giá đỡ xích-nặng cho các hình dạng kết cấu vượt quá 200 kg.
Các hệ thống này xử lý thép cacbon, thép không gỉ, nhôm kết cấu và hợp kim trên một số lĩnh vực cốt lõi:
Thép kiến trúc & kết cấu:Xử lý, tạo khía và định hình các lỗ giao nhau cho các cột và khung tòa nhà có tải trọng lớn.
Xe thương mại & ô tô:Lập biên dạng chính xác của-khung phụ-khung gầm bằng thép cường độ cao và các thành phần hệ thống treo.
Máy móc công nghiệp:Chế tạo xi lanh thủy lực-có thành dày, cần thiết bị nông nghiệp và thiết bị hàn rô-bốt yêu cầu độ lặp lại kích thước nghiêm ngặt.
Tiêu chuẩn sản xuất & Xác minh chất lượng
Tuổi thọ của kết cấu phụ thuộc vào quá trình xử lý cơ học và luyện kim nghiêm ngặt thay vì các phím tắt ở cấp độ lắp ráp:{0}}
Ủ giường & giảm căng thẳng:
Giường thép tấm hàn nặng trải qua chu trình ủ nhiệt 600 độ C, sau đó làm mát có kiểm soát để loại bỏ ứng suất hàn bên trong trước khi gia công xong. (Video kiểm tra nhà máy có sẵn theo yêu cầu)
Gia công giường chính xác:
Các miếng đệm gắn ray dẫn hướng và bề mặt giá đỡ được phay trong một thiết lập duy nhất bằng cách sử dụng máy phay doa kiểu sàn 5- trục, duy trì dung sai độ song song tuyến tính trong vòng 0,03 mm trên nhịp 6 mét.
Tích hợp chuyển động và truyền động:
Động cơ servo AC dẫn động-trực tiếp với bộ mã hóa nhiều vòng quay tuyệt đối, thanh răng xoắn ốc-và-truyền động bánh răng cũng như khả năng điều khiển áp suất mâm cặp thông minh được điều chỉnh bằng khí nén để tránh làm vỡ ống thành mỏng.
Kiểm soát chất lượng nhà máy:
Mỗi máy đều hoàn thành thử nghiệm chạy khô liên tục trong 48- giờ, hiệu chỉnh trục tuyến tính bằng giao thoa kế laser và thử nghiệm nội suy vòng tròn. Bao gồm tài liệu tuân thủ CE và ISO9001.
