Máy cắt tấm & định hình CNC

Tiêu chí lựa chọn nền tảng

So khớp quy trình (Plasma và Oxy-Nhiên liệu):
Chọn plasma có độ phân giải cao-cho thép cacbon, thép không gỉ và nhôm có độ dày dưới 25 mm trong đó độ vuông góc và tốc độ của cạnh là rất quan trọng.
Select multi-torch oxy-fuel for carbon steel plates >30 mm, tối ưu hóa chi phí-mỗi-mét trên các thành phần kết cấu nặng.

Độ cứng cơ học và chu kỳ làm việc:
Hoạt động nhiều-ca liên tục yêu cầu bộ truyền động servo không chổi than AC-hai bên và dầm-kết cấu có tường-có tường nặng để duy trì khả năng chịu đựng khi tăng tốc cao.

Máy cắt dầm chữ H và tấm CNC

Máy cắt dầm chữ H và tấm CNC này tích hợp việc lồng các tấm phẳng và biên dạng cấu trúc vào một máy trạm duy nhất. Được thiết kế cho các xưởng chế tạo hạng nặng, nhà máy thép kết cấu và nhà máy đóng

Thêm vào Yêu cầu
Máy cắt dầm CNC và I

Máy cắt dầm CNC và tấm I{0}}được thiết kế dành cho các nhà chế tạo kết cấu thép yêu cầu chu trình-nhiệm vụ-cao, xử lý chức năng kép- mà không bị tắc nghẽn quy trình làm việc. Bằng cách tích hợp hệ

Thêm vào Yêu cầu
Máy cắt thép tấm và kênh CNC

Máy cắt thép dạng tấm và thép kênh kết cấu CNC được thiết kế để xử lý đồng thời hoặc chuyên dụng các tấm thép phẳng và các biên dạng kết cấu nặng (kênh U{0}}, dầm chữ I- và góc) trong một máy trạm

Thêm vào Yêu cầu
Máy cắt thép tấm và hồ sơ CNC

Máy cắt định hình và tấm thép CNC công nghiệp Hệ thống cắt CNC hạng nặng -được thiết kế để cắt, vát mép và xử lý tấm nặng chính xác trong kết cấu thép, đóng tàu và sản xuất thiết bị. Thông số kỹ

Thêm vào Yêu cầu

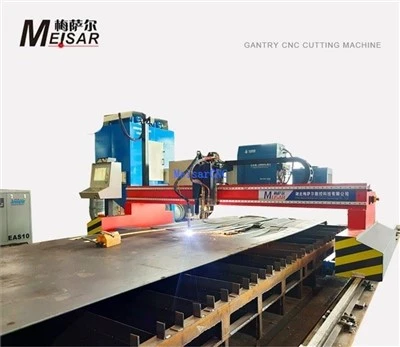

Máy cắt thép tấm và thép góc CNC

Dây chuyền gia công kết hợp thép tấm và thép góc CNC được thiết kế dành cho-các nhà chế tạo thép kết cấu khối lượng lớn yêu cầu cắt, đục lỗ và cắt nhiệt tự động. Bằng cách đọc dữ liệu CAD/CAM trực

Thêm vào Yêu cầu

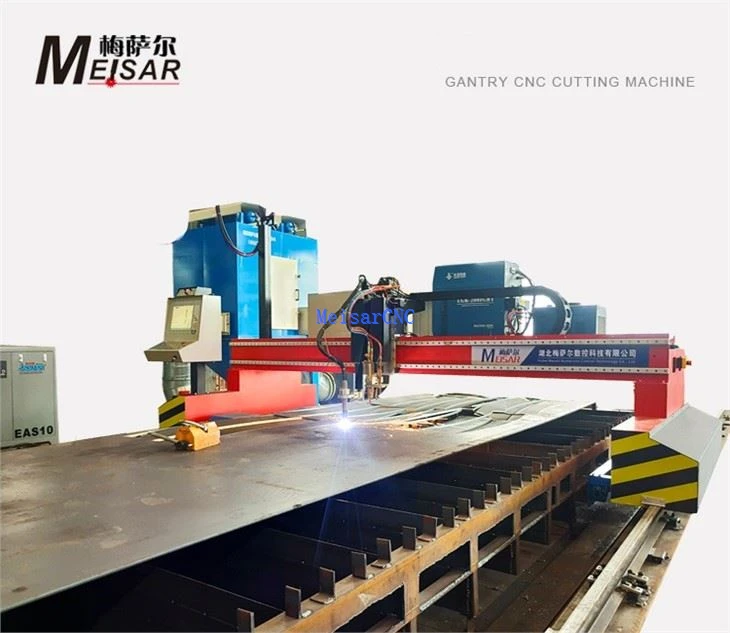

Máy cắt kết hợp tấm và hồ sơ CNC

Máy cắt kết hợp định hình và tấm CNC tích hợp cắt tấm/tấm phẳng và xử lý biên dạng kết cấu vào một hệ thống giàn duy nhất.

Thêm vào Yêu cầu

Danh mục sản phẩm

Sản phẩm mới nhất

Liên hệ với chúng tôi

Thông số kỹ thuật cốt lõi

Thông số kỹ thuật	Dòng giàn tiêu chuẩn	Chuỗi kết hợp hồ sơ nhiệm vụ nặng-
Khoảng cắt hiệu quả	3.000 mm - 6.000 mm	4.000 mm - 10.000 mm
Tăng chiều dài đường sắt	Phần mô-đun 3.000 mm	Phần mô-đun 3.000 mm
Tối đa. Tốc độ định vị	24.000 mm/phút	30.000 mm/phút
Độ chính xác trục tuyến tính	+/- 0,1 mm/m (ISO 9013)	+/- 0,05 mm/m (ISO 9013)
Khả năng tương thích nguồn plasma	130A đến 800A (Hypertherm / Kjellberg)	Thiết lập nhiều ngọn đuốc (Plasma + Oxy-nhiên liệu)
Công suất cắt nhiên liệu Oxy-	6 mm - 150 mm	Tấm kết cấu lên tới 200 mm

Ứng dụng công nghiệp & Hiệu suất đã được chứng minh

Chế tạo kết cấu thép:

Hướng CAD-đến-việc lồng các bộ phận cho tấm đế, miếng đệm và mặt bích kết nối.

Đóng tàu & Hàng hải:

Cắt vát 5 trục tự động cho các hình dạng mối hàn V, Y, X và K, giảm mài thứ cấp.

Máy móc hạng nặng:

Định hình chính xác các tấm hợp kim chống mài mòn-(ví dụ: Hardox) dành cho khung gầm và các phụ tùng khai thác mỏ.

Ví dụ về trường khách hàng:

Một nhà chế tạo thép kết cấu lớn ở miền Trung Tây đã triển khai Chuỗi kết hợp hồ sơ hạng nặng-của chúng tôi để xử lý liên tục các tấm thép carbon 40 mm trong hai ca. Việc tích hợp vát 5-trục tự động đã loại bỏ hoàn toàn bước mài thủ công thứ cấp, cắt giảm 35% số giờ lao động chuẩn bị cạnh.

CNC Plate And Angle Steel Cutting Machine

Tiêu chuẩn sản xuất & kiểm soát chất lượng

Giảm căng thẳng:Cấu trúc giàn chính trải qua quá trình ủ lò-khí đốt ở 600 độ để trung hòa ứng suất hàn bên trong trước khi hoàn tất-gia công trên máy khoan sàn CNC.

Xử lý hướng dẫn:Đường ray sử dụng các biên dạng tiêu chuẩn quốc gia có tải trọng nặng (38 kg/m đến 50 kg/m), được nối đất và căn chỉnh trên bề mặt để đảm bảo độ thẳng lâu dài.

Đo lường:Định vị tuyến tính và độ vuông góc được xác minh thông qua giao thoa kế laser trước khi xuất xưởng-.

Tuân thủ toàn cầu:Tất cả các tủ điện và hệ thống điều khiển đều được xây dựng theo tiêu chuẩn an toàn công nghiệp CE (EU) và UL/CSA (Bắc Mỹ), đảm bảo thông suốt quá trình kiểm tra nhà máy.

Danh sách kiểm tra mua sắm

Nguồn điện đầu vào:

Xác minh độ ổn định của lưới điện (3-pha 380V/415V/480V, 50/60Hz) và công suất máy biến áp chuyên dụng cho bộ biến tần plasma cường độ cao.

Nền tảng và đường ray:

Xem xét các yêu cầu kỹ thuật dân dụng về độ phẳng của sàn và các tấm neo gắn trên đường ray dài hơn 12 mét.

Khai thác khói:

Tính toán thể tích khí thải (m3/h) dựa trên kích thước bảng khí nén được phân vùng để đáp ứng các quy chuẩn môi trường địa phương.

Tích hợp phần mềm:

Xác nhận khả năng tương thích của bộ xử lý hậu- với bộ lồng nhau của bạn (ví dụ: SigmaNEST, ProNest).

Câu hỏi thường gặp

Hỏi: Làm thế nào để giảm thiểu biến dạng nhiệt khi cắt thép cacbon dày?

Đáp: Hệ thống sử dụng Điều khiển chiều cao mỏ hàn tự động (THC) điện áp/điện dung (THC) để đạt được tính nhất quán khi chờ. Phần mềm lồng nhau áp dụng các chiến lược dẫn-vào/dẫn-và cắt đường-chung, trong khi các bàn khí nén được phân vùng hạn chế sự tích tụ nhiệt cục bộ.

Hỏi: Dung sai mong đợi đối với việc chuẩn bị góc xiên mối hàn là bao nhiêu?

Đáp: Với đầu vát 5-trục tự động, hệ thống duy trì dung sai góc trong khoảng +/- 0,5 độ, mang lại các mối nối V, Y, X và K sẵn sàng cho mối hàn.

Hỏi: Thời gian sản xuất và giao hàng là bao lâu?

Đáp: Hệ thống cổng trục tiêu chuẩn (dưới 12m) cần 45–60 ngày kể từ khi phê duyệt bản vẽ đến khi gửi đi. Các gói cấu hình -nhiệm vụ nặng nề cần 75–90 ngày, bao gồm cả Kiểm tra chấp nhận tại nhà máy (FAT).

Hỏi: Việc hỗ trợ phụ tùng cho khách hàng toàn cầu được quản lý như thế nào?

Trả lời: Vật tư tiêu hao (điện cực, vòi phun, thiết bị quang học laze) được dự trữ tại các trung tâm hậu cần khu vực để vận chuyển nhanh chóng. Bộ điều khiển CNC có mô-đun chẩn đoán từ xa tích hợp, cho phép các kỹ sư dịch vụ của chúng tôi đăng nhập an toàn, phân tích các thông số máy và giải quyết các lỗi điều khiển trong thời gian thực.

Chúng tôi-được biết đến là một trong những nhà sản xuất và cung cấp máy cắt biên dạng & tấm cnc hàng đầu tại Trung Quốc. Chúng tôi nồng nhiệt chào đón bạn mua máy cắt tấm & profile cnc chất lượng cao với giá cạnh tranh từ nhà máy của chúng tôi.
