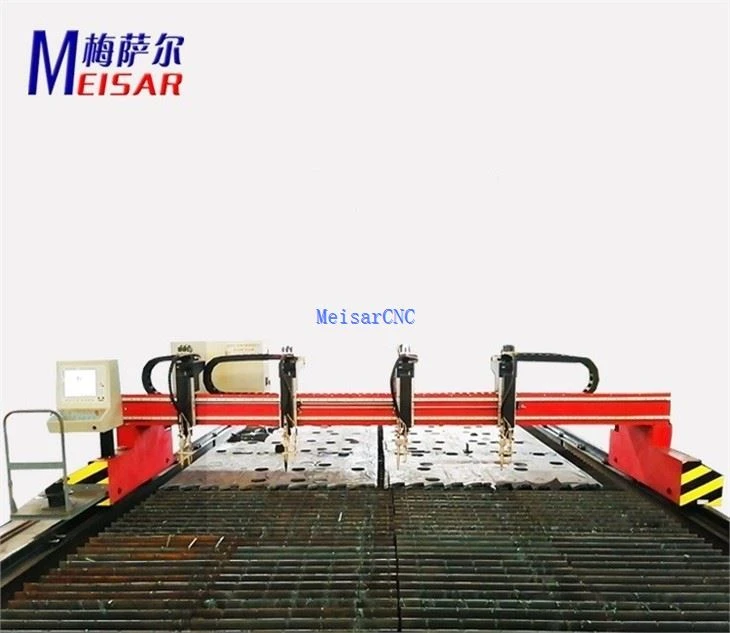

Máy cắt dầm và-tấm CNC hạng nặng-
Máy cắt dầm CNC và tấm I{0}}được thiết kế dành cho các nhà chế tạo kết cấu thép yêu cầu chu trình-nhiệm vụ-cao, xử lý chức năng kép- mà không bị tắc nghẽn quy trình làm việc. Bằng cách tích hợp hệ thống cấp liệu cho băng tải-con lăn{6}}hạng nặng với cầu cắt nhiên liệu kiểu cổng-plasma và oxy-, hệ thống này xử lý đồng thời hoặc độc lập các tấm thép phẳng và biên dạng kết cấu (dầm I{9}}, dầm H{10}}, kênh và góc).
Được xây dựng trên một khung thép được ủ,-giảm căng thẳng, máy sẽ hấp thụ tải trọng động cao khi tăng tốc nhanh, duy trì độ ổn định kích thước nghiêm ngặt trong các hoạt động-ca liên tục.
Thông số kỹ thuật
|
Đặc điểm kỹ thuật |
Tiêu chuẩn cấp công nghiệp |
|
Chiều rộng cắt tấm |
2.000 mm - 4.000 mm (Có thể tùy chỉnh theo bố cục dự án) |
|
Phạm vi kích thước hồ sơ chùm |
Chiều cao: 150 mm - 1,000 mm; Chiều rộng mặt bích: 100 mm - 400 mm |
|
Hệ thống truyền động |
Động cơ AC servo có bộ giảm tốc hành tinh có độ chính xác-cao (Truyền động giàn dọc-hai bên) |
|
Định vị chính xác |
+/- 0.15 mm / 1000 mm (đã xác minh ISO 230-2) |
|
Độ lặp lại |
+/- 0.05 mm |
|
Quy trình cắt |
Nhiên liệu-Plasma độ phân giải cao (HD) và Oxy- (Propane / Khí tự nhiên / Acetylene) |
|
Hành trình trục Z- |
200 mm - 300 mm được trang bị Bộ điều khiển chiều cao mỏ hàn điện dung (THC) |
|
Giao diện điều khiển & phần mềm |
CNC công nghiệp hỗ trợ nhập khẩu trực tiếp Lantek, FastCAM và SigmaNEST |
Tính toàn vẹn về cấu trúc và quy trình sản xuất
Thi công giường & giàn:Được chế tạo từ các tấm và ống thép kết cấu có thành-nặng, được hàn theo tiêu chuẩn AWS D1.1, sau đó được khử ứng suất nhiệt- trong lò nung bogie ở nhiệt độ 600 độ để loại bỏ vĩnh viễn ứng suất hàn dư.
Gia công đường sắt:Đường ray dẫn hướng dọc sử dụng đường ray cần cẩu có độ bền-cao 50kg/m, độ chính xác-được phay trên trung tâm phay giàn 12 mét trong một thiết lập duy nhất để đảm bảo dung sai độ thẳng trong vòng 0,05 mm trên toàn bộ chiều dài hành trình.
Chuẩn bị bề mặt:Tất cả các thành phần thép đều trải qua quá trình phun cát mài mòn theo tiêu chuẩn Sa 2.5, sau đó là lớp sơn lót epoxy nhiều lớp-công nghiệp và lớp hoàn thiện polyurethane để chống lại môi trường-sàn nhà xưởng khắc nghiệt.
Sự phù hợp của ứng dụng
Được thiết kế cho các ngành công nghiệp nặng gia công thép carbon, hợp kim kết cấu và thép không gỉ:
Chế tạo kết cấu thép:Xử lý, xẻ rãnh và cắt các lỗ hở trên dầm I{0}}và dầm H{1}}cho các tòa nhà thương mại cao tầng, sân vận động và nhà máy công nghiệp.
Kỹ thuật cầu:Chế tạo các tấm bản bụng dày và các bộ phận mặt bích có tiết diện nặng-yêu cầu chuẩn bị cạnh chính xác (góc vát chữ V, Y hoặc K để hàn kết cấu).
Đóng tàu & ngoài khơi:Định hình các vách ngăn dọc, thanh tăng cứng và tấm boong trong phạm vi-xử lý vật liệu tích hợp.
Kiểm tra chất lượng & nghiệm thu tại nhà máy (FAT)
Mọi máy đều trải qua quá trình xác nhận nội bộ nghiêm ngặt trước khi đóng thùng:
Hiệu chuẩn giao thoa kế laser:Định vị tuyến tính, cao độ, độ lệch và phản ứng ngược được xác minh theo tiêu chuẩn ISO 230-2.
Thử nghiệm ghi liên tục trong 72-giờ:Vỏ điện, bộ khuếch đại servo và hộp số được thử nghiệm trong điều kiện tải cơ và nhiệt mô phỏng.
Các vết cắt thử nghiệm mẫu:Phiếu xác nhận được xử lý trên các tấm thép cacbon và biên dạng kết cấu để xác nhận độ vuông góc của cạnh, giảm thiểu xỉ và độ chính xác về kích thước trước khi vận chuyển.
Câu hỏi thường gặp
Hỏi: Máy xử lý quá trình chuyển đổi giữa cắt tấm phẳng và dầm chữ I kết cấu như thế nào?
Trả lời: Hệ thống sử dụng bố cục tải tích hợp hoặc mô-đun. Các tấm phẳng được đặt trên bàn cắt nước/dòng chảy xuống trung tâm, trong khi các dầm kết cấu được đưa vào theo chiều dọc thông qua các thiết bị cố định băng tải con lăn-chuyên dụng có hàm kẹp khí nén. Bộ điều khiển CNC tự động chuyển đổi hệ tọa độ, bảng điều khiển khí và thông số chiều cao mỏ cắt thông qua các chương trình lồng được tải sẵn.
Hỏi: Độ dày thành tối đa và độ sâu chùm tia được hỗ trợ là bao nhiêu?
Đáp: Cấu hình tiêu chuẩn hỗ trợ bản dày I{0}}dầm và mặt bích lên đến 50 mm sử dụng nhiên liệu oxy-hoặc plasma có độ phân giải cao-. Chiều cao chùm tia tối đa có thể đạt tới 1.000 mm. Khoảng trống giàn tùy chỉnh có thể được thiết kế cho các nhu cầu cơ sở hạ tầng nặng cụ thể.
Hỏi: Tệp phần mềm CAD/CAM nào tương thích với bộ điều khiển CNC?
Đáp: Bộ điều khiển chấp nhận mã G{0}}tiêu chuẩn và nhập trực tiếp các tệp DSTV (đầu ra TEKLA), DXF và DWG. Điều này cho phép người thiết kế chi tiết kết cấu thép chuyển dữ liệu-đối phó và tấm-dầm một cách liền mạch thẳng tới xưởng sản xuất mà không cần lập trình lại thủ công.
Câu hỏi: Các yêu cầu cài đặt và tiện ích chính là gì?
Đáp: Đầu vào điện tiêu chuẩn là 3 pha, 380V - 480V, 50/60Hz (có sẵn máy biến áp tùy chỉnh theo yêu cầu). Nguồn cung cấp khí nén yêu cầu khí nén sạch, khô ở áp suất 0,6 MPa đến 0,8 MPa để vận hành bộ nâng mỏ hàn tự động, van tỷ lệ khí và bộ truyền động kẹp vật liệu.
Hỏi: Thời gian giao hàng tiêu chuẩn và tình trạng sẵn có của phụ tùng thay thế là gì?
Đáp: Thời gian sản xuất tiêu chuẩn là 45 đến 60 ngày sau khi ký bản vẽ-và nhận tiền đặt cọc. Các bộ phận thay thế quan trọng-bao gồm vật tư tiêu hao plasma HD, công tắc lân cận và dây đai truyền động-được dự trữ để gửi chuyển phát nhanh toàn cầu ngay lập tức.
Yêu cầu tích hợp bố cục và đề xuất kỹ thuật
Để đánh giá các tiêu chuẩn về chu kỳ-thời gian hoặc yêu cầu bản vẽ tích hợp bố cục nhà máy-cho cơ sở chế tạo của bạn, vui lòng chia sẻ kích thước phôi tối đa, yêu cầu về trọng tải hàng năm và cấp vật liệu mục tiêu với nhóm kỹ thuật của chúng tôi.
