Máy cắt lỗ và giao lộ ống CNC
Hướng dẫn lựa chọn mô hình để tích hợp tầng cửa hàng
Model 400 Series (Cơ khí & HVAC):Được định cấu hình cho các đầu ống và ống có cấu trúc nhỏ-đến{1}}trung bình. Sử dụng mâm cặp 3-tự định tâm-để loại bỏ hiện tượng trượt ống trong quá trình định hình quay tốc độ cao.
Model 800 Series (Chế tạo hóa dầu & nồi hơi):Xử lý các ống thép cacbon có thành dày-có đường kính ngoài lên đến 800 mm. Hỗ trợ các góc vát có thể thay đổi (chuẩn bị mối nối V, Y và K) lên đến ±45 độ để tuân thủ-áp suất hàn cao.
Dòng sản phẩm 1400+ (Cấu trúc & cơ sở hạ tầng ngoài khơi):Được thiết kế dựa trên cấu hình bệ con lăn-ma sát tải trọng{1}}nặng để hỗ trợ trọng lượng ống lớn mà không làm biến dạng tốc độ quay. Được trang bị trục V-thứ 6 để điều chỉnh vị trí mỏ cắt xuyên tâm độc lập với việc xoay ống.
-
Máy cắt lỗ ống plasma CNCHệ thống cắt tự động-cấp công nghiệp được thiết kế cho các giao điểm ống thép kết cấu, cắt yên và vát-màn hàn sẵn sàng. Được thiết kế cho các cửa hàng chế tạo hạng nặng yêu cầu độ lặp lại kích thướcThêm vào Yêu cầu -

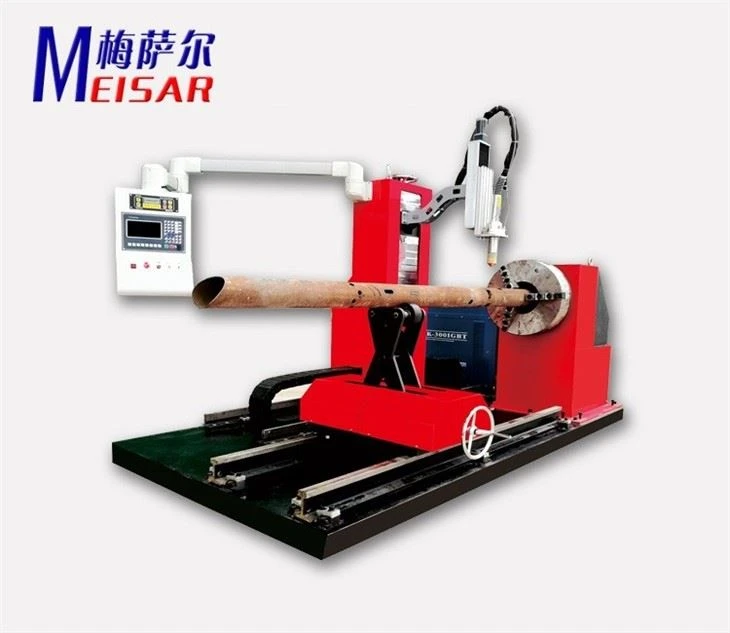

Máy cắt giao lộ ống nhiều trục CNCMáy cắt giao lộ ống nhiều trục CNC-được thiết kế dành cho các nhà chế tạo kết cấu thép và nhà sản xuất bình chịu áp lực yêu cầu-cắt biên dạng có độ chính xác cao, cắt yên và vát mép hàn phức tạp trênThêm vào Yêu cầu -

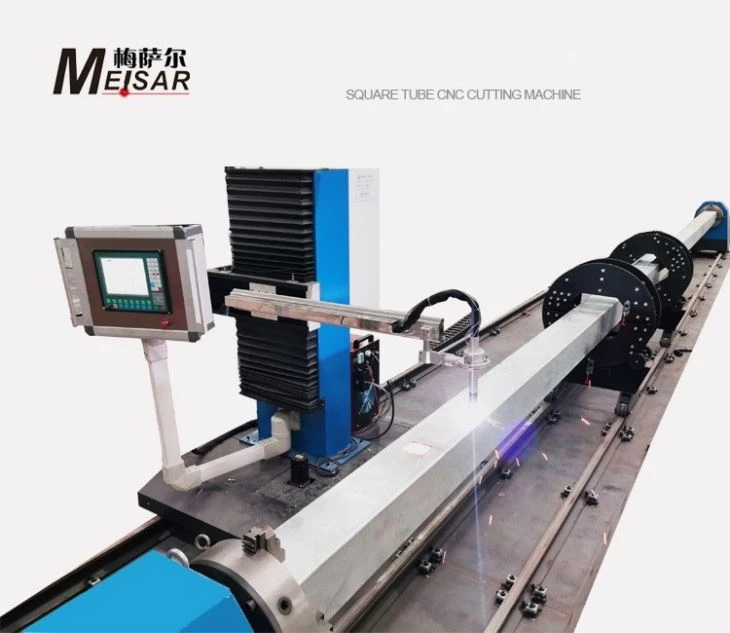

Máy cắt lỗ nhánh ống CNCMáy cắt lỗ nhánh ống CNC thực hiện việc cắt biên dạng tự động các lỗ yên, lỗ giao nhau và lỗ nhánh trên các đường ống chạy chính. Nội suy đồng thời nhiều{1}}trục tọa độ xoay, cấp liệu tuyến tính vàThêm vào Yêu cầu -

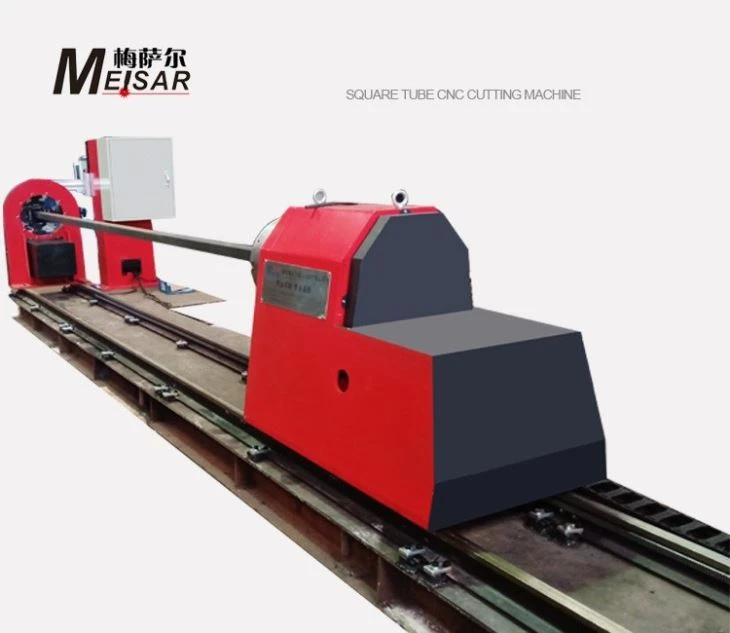

Máy cắt hồ sơ ống CNCViệc chế tạo thép kết cấu nặng và sản xuất bình chịu áp lực yêu cầu việc chuẩn bị mối hàn tuân thủ quy tắc,-có thể lặp lại trên các nút hình ống. Máy cắt biên dạng ống CNC này sử dụng chuyển động nộiThêm vào Yêu cầu -

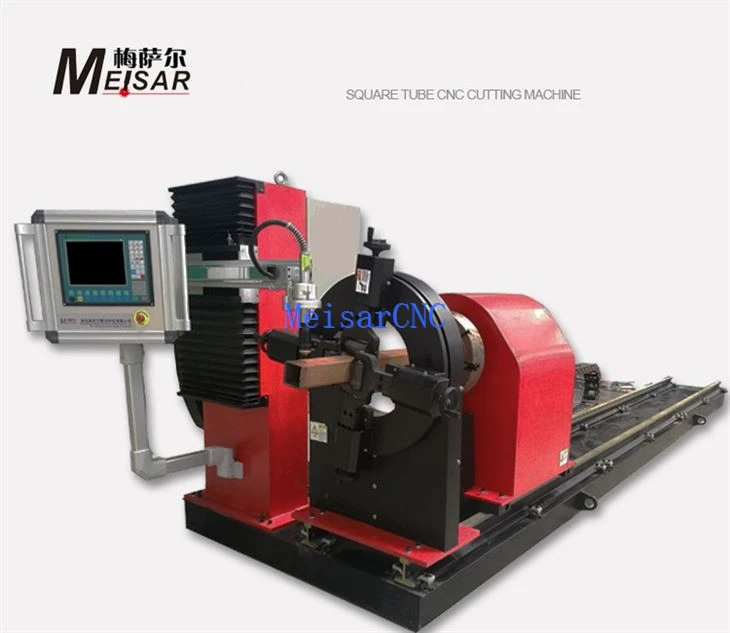

Máy cắt giao lộ ống CNCĐộng cơ servo AC được đồng bộ hóa hai đầu -kết hợp với hộp số hành tinh trên trục quay; không-có phản ứng dữ dội của thanh dẫn hướng tuyến tính trên thanh trượt dọc.Thêm vào Yêu cầu -

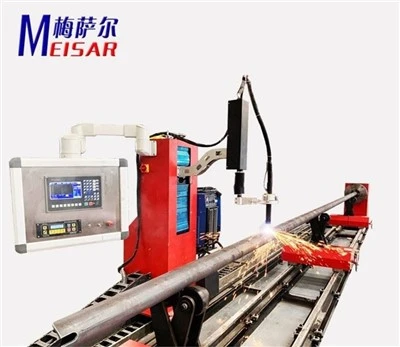

Máy cắt lỗ ống CNCMáy cắt lỗ ống CNC tự động hóa các quy trình cắt định hình, tạo đường viền và cắt lỗ trên ống thép cacbon, thép không gỉ và hợp kim. Được thiết kế dành cho các cơ sở chế tạo có hiệu suất-cao, thiếtThêm vào Yêu cầu
Thông số kỹ thuật & Cấu hình trục
Kiến trúc CNC nhiều{0}}trục điều khiển chuyển động phối hợp giữa vòng quay của mâm cặp ống và mỏ hàn nhiệt, thực hiện các khớp nối yên, miết vát và cắt lỗ bên trong một lần duy nhất.
|
Đặc điểm kỹ thuật |
Model 400 (4 trục) |
Model 800 (5 trục) |
Model 1400 (6 trục) |
|
Đường kính ngoài của ống (OD) |
Φ 60 mm – 400 mm |
Φ 100 mm – 800 mm |
Φ 200 mm – 1400 mm |
|
Chiều dài ống tiêu chuẩn |
Lên đến 6000 mm |
Lên đến 12000 mm |
Lên tới 12000 mm+ |
|
Độ dày của tường |
Huyết tương: 3 mm – 25 mm |
Huyết tương: 3 mm – 35 mm |
Ngọn lửa: Lên tới 100 mm |
|
Trục chuyển động nội suy |
X (Dọc), Y (Xoay), Z (Đuốc lên/xuống), A (Vát mỏ hàn) |
Thêm trục B- (Độ nghiêng dọc của ngọn đuốc) |
Thêm trục V- (Trượt mỏ hàn xuyên tâm cho tải nặng) |
|
Độ chính xác định vị tuyến tính |
± 0,1 mm trên 1000 mm |
± 0,1 mm trên 1000 mm |
± 0,15 mm trên 1000 mm |
|
Phương tiện cắt nhiệt |
Tính năng tốt-Không khí/Oxy Plasma |
Tùy chọn kép nhiên liệu Plasma / Oxy{1}}hiện tại cao- |
Nhiên liệu-Oxy-nặng / Plasma mật độ-cao |
Hình học chung đã được xử lý
• Nút giao yên (kết nối nhánh T-, K- và Y-)
• Cắt vát thẳng và cắt góc phức hợp để uốn cong lưng tôm hùm-
• Lỗ cắt lệch tâm và đồng tâm trên bề mặt ống chính
• Cắt đầu định hình hình vuông, hình chữ nhật và hình dạng
• Chuẩn bị mối hàn vát (đường viền liên tục từ 0 độ đến 45 độ)
Lớp vật liệu
• Thép Carbon: API 5L (Loại B đến X80), ASTM A53, A106.
• Thép không gỉ: Các loại Austenitic (304/304L, 316/316L) sử dụng các thông số plasma có độ phân giải cao-để giảm thiểu sự tích tụ cặn.
• Thép hợp kim: Đường ống áp lực moly Chrome- (P91, P22).
Tiêu chuẩn sản xuất và chất lượng xây dựng cơ khí
Khung gầm giường:
Được chế tạo từ các tấm và ống thép kết cấu nặng, được ủ ở 600 độ trong lò đốt khí-để loại bỏ ứng suất hàn dư bên trong trước khi phay giàn CNC.
Lái tàu:
Được dẫn động bởi động cơ servo kỹ thuật số AC của Panasonic kết hợp trực tiếp với hộp số hành tinh phản ứng ngược bằng không. Truyền động thanh răng-và-bánh răng sử dụng các răng xoắn được tôi cứng và mài để di chuyển dọc trục trơn tru.
Kiểm soát chiều cao ngọn đuốc (THC):
Các vòng phản hồi điện áp-điện áp và điện dung tích hợp điều chỉnh trục Z-trong thời gian thực, bù cho độ lệch của đường ống và độ đảo bề mặt.
Quy trình kiểm tra nhà máy:
Các hệ thống trải qua quá trình thử nghiệm sấy khô-chạy đốt- liên tục trong 72-giờ, hiệu chỉnh giao thoa kế laser để căn chỉnh độ vuông góc và xác minh cắt thử vật lý trên phôi thép cacbon 610 mm trước khi xuất xưởng.
Quy trình làm việc về phần mềm và dữ liệu CAD/CAM
Nhập tệp:
Đọc trực tiếp các tệp .DSTV, .STEP và .IGES được xuất từ phần mềm chi tiết kết cấu như Tekla Structures và Advance Steel.
Lồng tham số:
Thư viện macro-được tích hợp sẵn chứa hơn 30 cấu hình khớp tham số. Người vận hành nhập đường kính ngoài của ống, độ dày thành ống và góc giao nhau trực tiếp tại bảng điều khiển công nghiệp để tạo mã ngay lập tức.
Phần cứng bảng điều khiển:
Bộ điều khiển PC công nghiệp có giao diện cảm ứng đa điểm 19-inch, được đặt trong vỏ có xếp hạng IP54 được bảo vệ chống lại bụi kim loại dẫn điện và bức xạ nhiệt.
Số liệu đánh giá mua sắm và nhà cung cấp
Khi kiểm tra các nhà chế tạo máy chế tạo để phê duyệt chi tiêu vốn (CapEx), hãy xác nhận các tiêu chuẩn kỹ thuật sau:
Trong-Điều khiển gia công trong nhà:Xác minh rằng nhà cung cấp thực hiện quá trình ủ kết cấu và phay giàn trong nội bộ thay vì gia công chế tạo kết cấu nặng.
Hóa đơn thành phần vật liệu:Kiểm tra xem bộ điều khiển chuyển động, bộ truyền động servo và bộ giảm tốc có nguồn gốc từ các nhà cung cấp công nghiệp cấp 1 đã thành lập hay không (ví dụ: Panasonic, Yaskawa, Hypertherm hoặc Schneider).
Cổng chẩn đoán:Đảm bảo bảng điều khiển CNC bao gồm cổng Ethernet để theo dõi máy hiện sóng từ xa và cập nhật phần mềm ứng dụng bởi các kỹ sư dịch vụ của nhà máy.
Tài liệu bàn giao:Nguồn cung cấp tiêu chuẩn phải bao gồm sơ đồ điện đầy đủ, tệp sao lưu PLC, bản vẽ lắp ráp cơ khí và chứng nhận tuân thủ ISO/CE.
