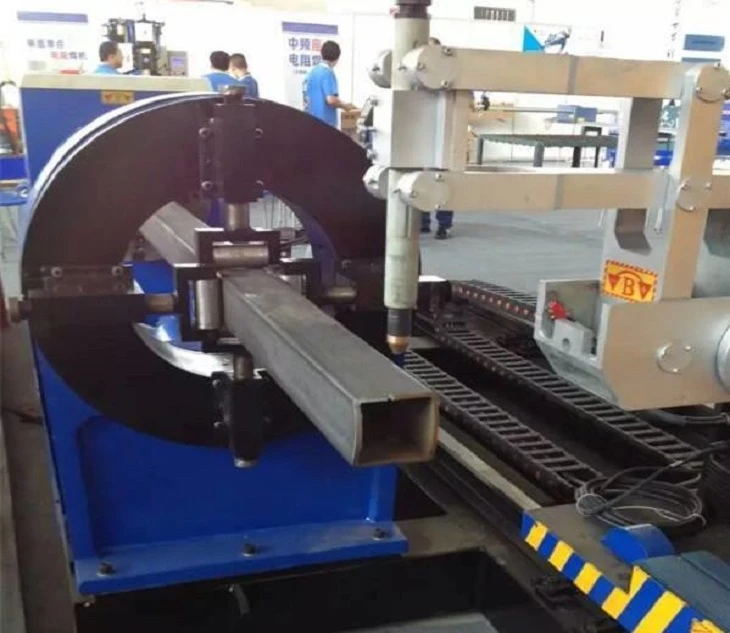

Máy cắt ống thép không gỉ CNC: Hướng dẫn kỹ thuật và mua sắm
Máy cắt ống thép không gỉ bằng laser sợi CNC cấp công nghiệp-được thiết kế để xử lý-độ chính xác cao đối với ống thép không gỉ austenit, ferit và song công cũng như các biên dạng mở. Sử dụng nguồn laser sợi quang công suất cao-kết hợp với hệ thống mâm cặp đa{4}}khí nén động, loại bỏ biến dạng cơ học trong quá trình kẹp và cắt tốc độ-cao đồng thời hỗ trợ các tiêu chuẩn điện quốc tế (tùy chọn UL/CSA cho Bắc Mỹ và tuân thủ CE cho Châu Âu).
Xử lý phạm vi OD:10mm – 250mm
Độ dày tường tối đa:Lên đến 12 mm (Phụ thuộc vào vật liệu)
Dung sai chiều dài:+/- 0.05 mm
Hệ thống truyền động:Thanh răng-kép và bánh răng có phản hồi động cơ tuyến tính
Ma trận lựa chọn và cấu hình kỹ thuật
Việc chọn đúng thông số kỹ thuật của máy đòi hỏi phải phù hợp với khối lượng hàng năm, độ chênh lệch độ dày thành và các yêu cầu hàn phía sau.
|
Dòng mô hình |
OD ống tối đa (mm) |
Độ dày của tường (mm) |
Phạm vi nguồn laser (kW) |
Trọng tâm ứng dụng chính |
|
ST-60FS |
10 – 60 |
0.5 – 3.0 |
1.0 – 2.0 |
Ống y tế có thành-mỏng, các bộ phận-vi mô |
|
ST-120FS |
20 – 120 |
1.0 – 6.0 |
2.0 – 4.0 |
Khí thải ô tô, chế tạo công nghiệp nói chung |
|
ST-250HD |
50 – 250 |
2.0 – 12.0 |
4.0 – 12.0 |
Đường ống kết cấu, bình áp lực có tường{0}}nặng |
Sự phù hợp của ứng dụng & Kết hợp luyện kim
Thép không gỉ phản ứng khác nhau dưới ứng suất nhiệt và cơ học tùy thuộc vào loại hợp kim của nó. Máy cắt ống laser quay CNC này cho thép không gỉ 304 và các hợp kim khác được tối ưu hóa cho các loại sau:
Các lớp Austenitic (304/304L, 316/316L):Cần -làm sạch nitơ bằng áp suất cao để ngăn chặn sự tích tụ cặn trên đường kính trong (ID). Lực kẹp động sẽ tự động điều chỉnh để tránh làm nát tường trên ống-khổ 304 mỏng.
Các lớp Ferritic & Martensitic (430, 410):Các thông số gia nhiệt trước có thể được tích hợp vào chương trình CNC nếu hàm lượng cacbon yêu cầu ổn định cấu trúc vi mô.
Thép không gỉ song công (2205):Yêu cầu mật độ công suất cực đại của tia laser cao hơn và độ ổn định của bệ cứng để xử lý độ bền kéo cao mà không bị nứt cạnh.
Thông số kỹ thuật quan trọng và xác minh
Nhóm mua sắm phải đánh giá các số liệu-đã được xác minh tại nhà máy này thay vì các tuyên bố tiếp thị:
Tốc độ quay trục chính:
Lên tới 120 vòng/phút, giảm thiểu thời gian định vị không tải trong quá trình cắt biên dạng phức tạp.
Hỗ trợ ụ sau:
Servo-driven floating support prevents whipping and vibration in long tubes (>6 mét), đảm bảo dung sai độ thẳng.
Quản lý xỉ và xỉ:
Trục hút khói bên trong sẽ loại bỏ các mảnh vụn hàn/cắt trong thời gian thực-, giữ cho bên trong ống sạch sẽ theo tiêu chuẩn đường ống vệ sinh.
Khả năng tương thích phần mềm:
Tích hợp nguyên bản với các định dạng SigmaNEST, TubePro và CAD/CAM tiêu chuẩn thông qua các tệp IGES/STEP với hiệu suất tối ưu hóa lồng nhau > 85% mức sử dụng vật liệu.
Tiêu chí đánh giá nhà cung cấp và sản xuất
Khi kiểm tra cơ sở sản xuất của chúng ta hoặc so sánh các đề xuất kỹ thuật, hãy xác minh các tiêu chuẩn cơ bản sau:
Cấu trúc ủ giường:Giường máy trải qua quá trình ủ giảm ứng suất nhiệt 600 độ, sau đó là phay giàn CNC trong một thiết lập duy nhất để duy trì sự liên kết hình học trong vòng đời hoạt động 10 năm.
Truy xuất nguồn gốc thành phần:Các thành phần chuyển động cốt lõi sử dụng nguồn sợi IPG/Raycus, hộp số Shimpo/Neugart và kiến trúc điện Schneider/Siemens.
Kiểm tra chấp nhận tại nhà máy (FAT) & Xác minh:Mỗi thiết bị đều trải qua quá trình thử nghiệm chạy khô liên tục trong 72-giờ{2}}, kiểm tra bù hình học bằng giao thoa kế laser và báo cáo tọa độ kích thước trước khi đóng thùng-với dữ liệu kiểm tra đầy đủ được cung cấp trong tập tài liệu về máy.
Tuân thủ & An toàn:Hệ thống quản lý chất lượng ISO 9001 được chứng nhận CE, được thực thi ở mọi trạm từ khâu hàn tấm đến nối dây cuối cùng, với khả năng tùy chỉnh nguồn điện theo khu vực.
Câu hỏi thường gặp (FAQ)
Hỏi: Làm cách nào để máy tránh trầy xước trên các ống thép không gỉ được đánh bóng hoặc tráng gương-?
Đáp: Đầu cặp khí nén sử dụng miếng đệm hàm bằng polyurethane hoặc polyme chuyên dụng không bị mài mòn. Ngoài ra, giá đỡ bằng vật liệu-con lăn thay thế các thanh trượt truyền thống để loại bỏ sự mài mòn bề mặt trong quá trình nạp theo chiều dọc.
Câu hỏi: Thời gian thiết lập trung bình để thay đổi cấu hình ống (ví dụ: chuyển từ ống tròn sang ống hình chữ nhật) là bao lâu?
Đáp: Hệ thống mâm cặp khí nén thông minh có thiết kế hàm nhả{0}}nhanh. Kết hợp với tính năng hiệu chỉnh-định tâm tự động trong phần mềm CNC, việc chuyển đổi biên dạng chỉ mất chưa đến 8 phút mà không cần làm bóng thủ công.
Hỏi: Hệ thống này có thể xử lý việc cắt laser các chi tiết ống bên trong (lỗ rãnh, rãnh khía, khớp nối lồng vào nhau) không?
Đ: Vâng. Khả năng nội suy 5-trục cho phép đục lỗ-trung tâm, định hình đường viền phức tạp và cắt khớp miệng cá trong một chu trình tự động duy nhất, loại bỏ nhu cầu phay hoặc khoan thứ cấp.
Hỏi: Sàn nhà xưởng cần có những hạ tầng tiện ích gì?
A: 3-phase power (380V / 50Hz or customized for North American 480V / 60Hz standards), a dedicated nitrogen generator or high-pressure liquid nitrogen bulk tank (>đầu ra 2,0 MPa) và một máy làm lạnh nước công nghiệp-vòng kín (được cung cấp kèm theo thiết bị).
Tài nguyên Kỹ thuật & Tài liệu Kỹ thuật
Để hỗ trợ các cuộc họp đánh giá kỹ thuật nội bộ của bạn, bạn có thể tải xuống tài liệu bổ sung:
• Bảng dữ liệu thông số kỹ thuật máy toàn diện (PDF)
• Hướng dẫn Sơ đồ Cơ sở & Sơ đồ Nền móng
• Báo cáo thử nghiệm dung sai cắt và luyện kim
Yêu cầu đề xuất kỹ thuật hoặc đánh giá mẫu
Để đánh giá thời gian chu kỳ cho các cấu hình thép không gỉ cụ thể của bạn, hãy gửi bản vẽ CAD (STEP/IGES) và bảng thông số vật liệu cho nhóm kỹ thuật ứng dụng của chúng tôi.
• Dữ liệu cần thiết để đánh giá: OD ống, độ dày thành ống, khối lượng lô hàng năm và phương pháp nối hạ lưu.
• Sản phẩm bàn giao: Báo cáo toàn diện về thời gian chu trình, phân tích việc sử dụng vật liệu và xác minh video cắt mẫu.
