Giới thiệu máy cắt plasma Auto Cad:
Máy cắt plasma Auto CAD nghĩa là thực hiện các bản vẽ cắt cho máy plasma bằng Auto CAD. Máy cắt plasma CAD tự động là máy CNC hay còn gọi là máy cắt plasma điều khiển số, là tên viết tắt của máy cắt plasma điều khiển số. Đó là một quy trình sản xuất sử dụng hệ thống điều khiển máy tính để vận hành máy móc plasma và đèn pin để cắt. Máy cắt plasma Auto CAD dựa vào bản vẽ Auto CAD để thực hiện cắt tự động. Trong gia công Auto CAD, lập trình viên CNC hoặc Auto CAD viết các hướng dẫn kỹ thuật số và sau đó hướng dẫn máy thực hiện các chuyển động và thao tác chính xác. Về cốt lõi, gia công Auto CAD là khả năng tự động hóa quy trình sản xuất với độ chính xác và độ lặp lại cao.
Máy cắt plasma Auto CAD có thể cắt các loại hình dạng Auto CAD và cắt các vật liệu khác nhau.Việc tự động hóa này làm giảm đáng kể nhu cầu can thiệp thủ công, dẫn đến thời gian sản xuất ngắn hơn, tăng năng suất và nâng cao tính nhất quán về chất lượng bộ phận.
Auto Cad hoạt động như thế nào trên máy cắt plasma CNC?
AutoCAD đóng một vai trò quan trọng và trao quyền trong hoạt động của máy cắt plasma và ngọn lửa CNC, giúp quá trình sản xuất trở nên chính xác, hiệu quả và sáng tạo hơn. Đây là cách AutoCAD hoạt động liền mạch với các công nghệ cắt này để mang lại các thiết kế vào cuộc sống:
1. Sáng tạo thiết kế
AutoCAD cho phép các kỹ sư và nhà thiết kế tạo ra các bản vẽ 2D hoặc 3D chi tiết với độ chính xác cao. Những thiết kế kỹ thuật số này đóng vai trò là bản thiết kế chi tiết cho quá trình cắt. Với giao diện{4}}thân thiện với người dùng và các công cụ mạnh mẽ, AutoCAD cho phép tự do sáng tạo và kiểm soát chính xác mọi kích thước và góc độ.
2. Chuẩn bị và chuyển đổi tệp
Sau khi thiết kế hoàn tất, AutoCAD xuất bản vẽ sang các định dạng tương thích với lập trình CNC, chẳng hạn như tệp DXF hoặc DWG. Các tệp này chứa dữ liệu hình học chính xác cần thiết để máy cắt hiểu được các hình dạng và đường dẫn mà nó phải tuân theo.
3. Tạo mã CNC
Tiếp theo, phần mềm CAM (Máy tính{0}}hỗ trợ sản xuất) chuyên dụng sẽ lấy các tệp AutoCAD đã xuất và dịch chúng sang mã G-{2}} ngôn ngữ mà máy cắt plasma và máy cắt ngọn lửa CNC sử dụng để vận hành. Mã này hướng dẫn máy về đường di chuyển, tốc độ cắt và chiều cao mỏ cắt, đảm bảo rằng mọi vết cắt đều khớp hoàn hảo với thiết kế ban đầu.
4. Cắt chính xác
Khi mã G{0}}được tải, máy cắt plasma hoặc ngọn lửa CNC sẽ di chuyển mỏ hàn dọc theo đường dẫn đã lập trình. Nhờ các bản vẽ chính xác từ AutoCAD, máy cắt các tấm kim loại một cách sạch sẽ và hiệu quả, giảm thiểu lãng phí và tối đa hóa chất lượng.
5. Tối ưu hóa và đổi mới
Tính linh hoạt của AutoCAD khuyến khích sự cải tiến và tùy chỉnh liên tục. Các nhà thiết kế có thể dễ dàng sửa đổi thiết kế, tối ưu hóa bố cục lồng nhau để giảm mức sử dụng vật liệu và thử nghiệm các hình dạng mới, vượt qua giới hạn của khả năng sáng tạo trong sản xuất.
Tóm lại, AutoCAD đóng vai trò là cỗ máy sáng tạo và hướng dẫn chính xác giúp biến ý tưởng thành các thành phần kim loại được cắt một cách chuyên nghiệp. Việc tích hợp với máy cắt plasma và máy cắt ngọn lửa CNC không chỉ đơn giản hóa quy trình sản xuất mà còn thúc đẩy sự đổi mới, hiệu quả và tay nghề thủ công-chất lượng cao, đóng góp tích cực cho các ngành sản xuất hiện đại.
Máy cắt plasma Auto Cad MS-GH
Máy cắt CNC giàn trục hạng nặng MS-GH của Hubei Meisar CNC là loại máy cắt plasma Auto cad tự động, nó phụ thuộc vào đồ họa Auto CAD để cắt plasma, máy vẫn duy trì các ưu điểm của sản phẩm máy cắt cnc giàn ban đầu, để tối ưu hóa và cải tiến, theo đuổi chất lượng sản phẩm hoàn hảo, cao cấp; và chú ý đến nghiên cứu, phát triển và thực hành mới, bảo vệ môi trường, chú ý đến sự ổn định của thiết bị và vận hành thuận tiện cho con người sử dụng.
Tuân thủ quy trình sản xuất chất lượng cao và xuất sắc kể từ Meisar CNC, máy chạy êm, chức năng cấu hình phong phú, giúp thiết bị cắt cnc nhiệt đạt hiệu suất cao, độ chính xác cao, độ tin cậy cao.
- Máy cắt plasma cad tự động Máy cắt CNC giàn nặng MS-Giới thiệu hệ thống GH:
1. Tùy thuộc vào AutoCAD, việc cung cấp các tệp hình dạng CAD.
2. Các bộ phận và phần lỗ có thể thay thế được.
3. Hỗ trợ nhiều phần mềm CAM khác nhau, chẳng hạn như FastCAM, FreeNest, SmartNest, IBE.
4. Thiết kế bàn phím nhỏ gọn và dễ dàng nhập tập tin.
5. Hình dạng có một số thao tác như Tỷ lệ, Xoay và Phản chiếu.
6. Hình dạng có thể được sắp xếp theo ma trận, tương tác, chế độ xếp chồng.
7. Tấm thép có thể được điều chỉnh theo bất kỳ mặt thép nào.
8. Cung cấp giao diện USB phía trước để sao chép tập tin.
9. Hệ thống có thể được nâng cấp bằng giao diện USB một cách dễ dàng và chúng tôi cung cấp dịch vụ nâng cấp trọn đời...
- Máy cắt plasma cad tự động Máy cắt CNC giàn nặng MS-GH Cấu trúc:
1. Dầm được hàn bằng tấm thép đúc và dầm được cắt bằng tia laser đạt tiêu chuẩn quốc gia 8mm Q235.
2. Mặt trên và mặt sau của dầm sử dụng tấm thép uốn cong 90 độ, có thể làm cho toàn bộ thân xe ít biến dạng hơn, tăng độ cứng.
3. Mặt trước của dầm được hàn bằng thép tấm 22mm, toàn bộ bề mặt được xử lý bằng máy bào giàn để giảm mức độ biến dạng của toàn bộ bề mặt.
4. Sau khi hàn toàn bộ máy qua quá trình xử lý khử ứng suất lão hóa, tiếp theo là xử lý loại bỏ rỉ sét trên bề mặt.
- Máy cắt plasma cad tự động Máy cắt CNC giàn hạng nặng MS{0}}GH Đặc điểm kỹ thuật chung:
| Máy cắt plasma cad tự động Giàn hạng nặng Máy cắt plasma và ngọn lửa CNC MS-GH | |
|
Chiều rộng chùm tia (trục X) |
3.0m-8.0m |
|
Chiều dài đường ray (trục Y) |
6,0m+(có thể kéo dài) |
|
Chiều rộng cắt hiệu quả |
2.0m-7.0m |
|
Chiều dài cắt hiệu quả |
4,0m+(có thể kéo dài) |
|
Chế độ cắt |
Ngọn lửa và/hoặc Plasma |
|
Vật liệu cắt |
Thép hợp kim carbon, nhôm, kẽm, v.v. |
|
Độ dày cắt ngọn lửa |
5-300mm |
|
Độ dày cắt plasma |
Tùy thuộc vào máy tạo plasma |
|
Tốc độ cắt |
0-6500mm mỗi phút |
|
Mục tùy chọn |
Đầu cắt plasma/ngọn lửa bổ sung |
|
LGK-200IGBT, LGK-200H, LGK-300IGBT, Hypertherm MAXPRO200... |
|

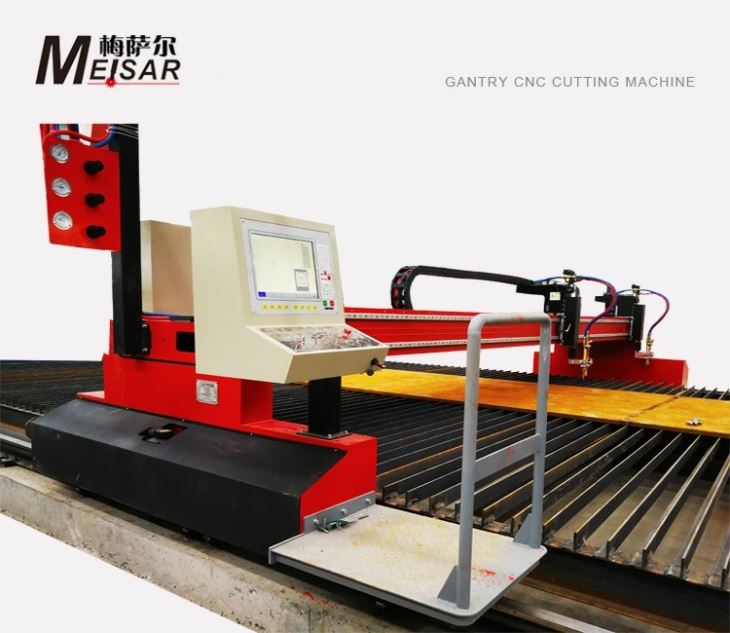

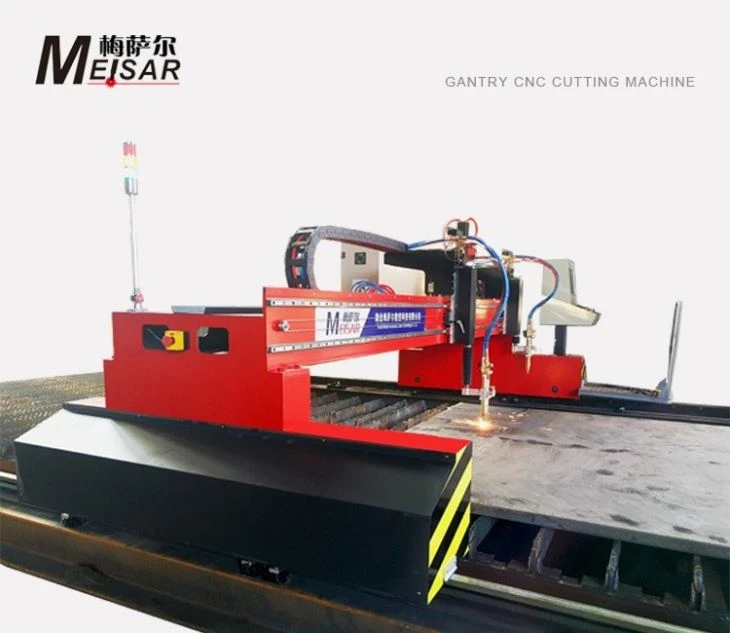

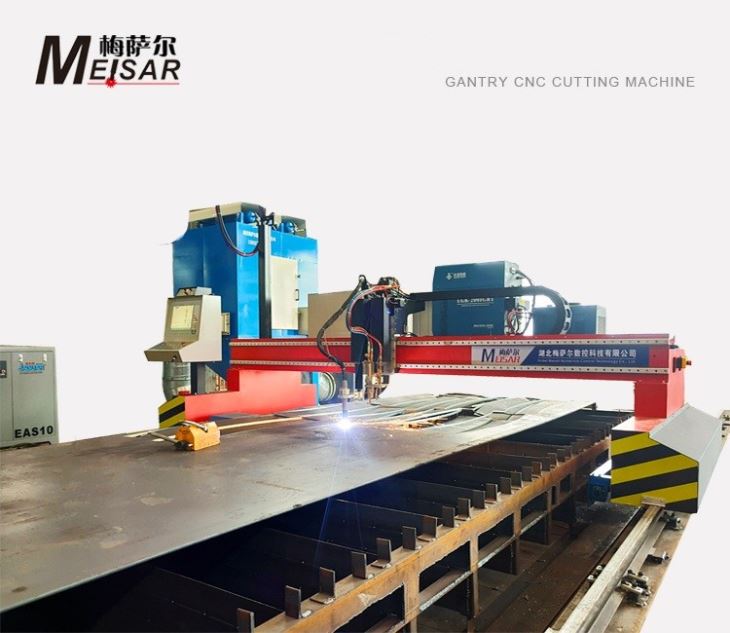

- Cổng máy cắt plasma cad tự động loại MS{0}}G hiển thị chi tiết:
